MES系统的功能结构图是什么？ 随着《中国制造2025》及其他计划的到来，制造商现在已广泛使用MES系统。 许多公司还希望对MES系统的功能结构有深入的了解。

什么是MES系统？

首先，我们必须清除MES系统的概念。  MES系统是企业制造生产执行系统，是用于更好地管理企业制造执行的信息管理系统。

MES系统可以在工厂发生事故时及时做出反应并进行报告，并将收集到的数据用于指导和处理。 这种机制使MES系统能够优化企业内无意义的活动，有效地了解企业的​​生产和运营过程，提高效率，并提高回报率。

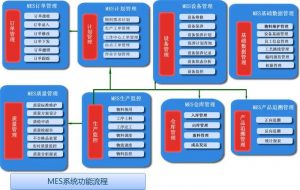

MES系统功能结构图

MES系统作为一个复杂的信息管理系统，分为许多层次的功能结构。 以下是介绍：

1、系统分为数据收集层，数据库层，通用应用程序平台层，通用业务层，数据表示层和业务分析层。 各层之间的主要职责明确，数据统一管理，系统扩展性好。

2、数据收集层：以各种方式收集数据以生成在生产过程中生成的数据，以满足系统的可伸缩性。

3、数据库层：收集的数据将存储在数据库中，分为实时数据库和关系数据库。

4、系统平台层：包括用于通用应用程序平台的UAP和MES平台。  UAP提供信息系统平台管理，例如身份认证，权限分配，工作流，警报服务，任务服务，外部数据接口，开发VO等；  MES平台，包括工厂模型，HMI，SPC控制，APS算法等。

5、核心业务层：包含功能模块的级别，例如工厂计划的设计和监视，现场运营管理，生产跟踪管理，物流信息管理，设备运营管理，能源管理，质量管理，人员管理， 文件管理等。

6、行业特殊业务层：针对不同行业或企业的业务管理，根据不同行业和企业的具体情况进行分析。

7、业务分析层：该层主要用于公司各个部门使用的综合查询。 它可以打印出分析报告并执行KPI管理。

8、数据表示层：数据表示是提供给生产线操作员的功能，包括提供给操作员的声光报警，按钮静音，滑动卡，LED显示屏等。 可通过生产线扩展。
